La liaison Midi
Le terme
« MIDI » désigne un système d’
interface numérique permettant aux instruments musicaux électroniques de
communiquer entre eux : synthétiseurs , claviers
arrangeurs
, expandeurs ( synthétiseurs sans clavier ) , batteries électroniques ,
claviers maîtres ( sans son ) , pédaliers de commande , pupitres contrôleurs (
DAW ) ……….
Le plus important est que l’ on peut
commander tout ces appareils par des logiciels installés sur un ordinateur, le
principal : le Séquenceur .
C’ est une
sorte de studio d’ enregistrement Audio et Midi possédant même ses propres instruments et
effets applicables sur les différentes pistes
(
enregistrées ou crées par l’ utilisateur ) . Les pistes Audio sont des sons
enregistrés comme sur un magnétophone et les pistes Midi sont
des
commandes numériques enregistrées et actionnant des instruments de musique
électroniques ( claviers , batteries , synthétiseurs ….) .
Actuellement
la liaison Midi est souvent remplacée par la liaison USB qui permet d’
alimenter certains appareils mais est plutôt destinée à la connection à un
ordinateur .
La liaison
Midi s’effectue par un câble blindé à deux fils internes muni à chaque
extrémité d’une prise Din mâle à cinq broches
.
Les
prises situées sur les appareils sont OUT pour
la sortie , IN pour l’entrée et TROUGH qui est une recopie du signal présent sur la
prise IN .
|
|
Le signal est transmis par un flux lumineux
( dans un circuit intégré
optocoupleur situé après la prise IN ) et la
masse n’est pas connectée sur la prise IN . Il n’y a
donc pas de liaison électrique ( ni de masse
commune ) entre
les deux appareils reliés , donc pas de
ronflement par boucle de masse .

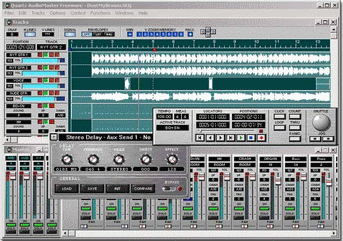

ci-dessus : Séquenceur |
L’appareil
qui envoie les commandes Midi se branche en Out et celui qui les reçoit en In , la prise Trough permet de
commander un autre appareil sur sa prise
In .
Le
deuxième appareil va recevoir les mêmes commandes que le premier , si on veut qu’il soient indépendants il faut
les programmer sur des canaux différents .
Par
une prise Din on envoie ou reçoit 16 canaux différents permettant chacun
d’interpréter un son d’instrument qui
lui est propre . Le canal 10 est destiné aux percussions .
Par la
connection Midi on envoie des ordres numériques pour faire jouer des notes ou
des percussions à un appareil musical , mais ce n’ est que la fonction
principale .
La
commande « Program Change » sert à choisir l’ instrument qui sera joué
par un canal donné , ou un ensemble de percussions sur le canal 10 .
Dans la
norme Midi de base il y a 128 instruments : claviers, orgues , guitares ,
basses , cordes , cuivres , anches , synthétiseurs …. et plusieurs ensembles de
percussions .
La
commande « Controller » permet
de règler certaines valeurs des sons choisis : volume , panoramique ,
réverbération , chorus , attaque du son , maintien de note …….
Avec des
commandes assez sophistiquées « NRPN » ,
« Sysex » ….. on peut programmer les
caractéristiques de l’appareil commandé et modifier ou créer des instruments .
