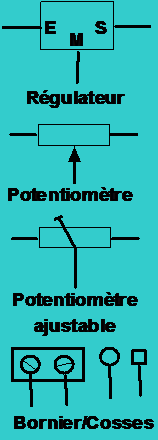

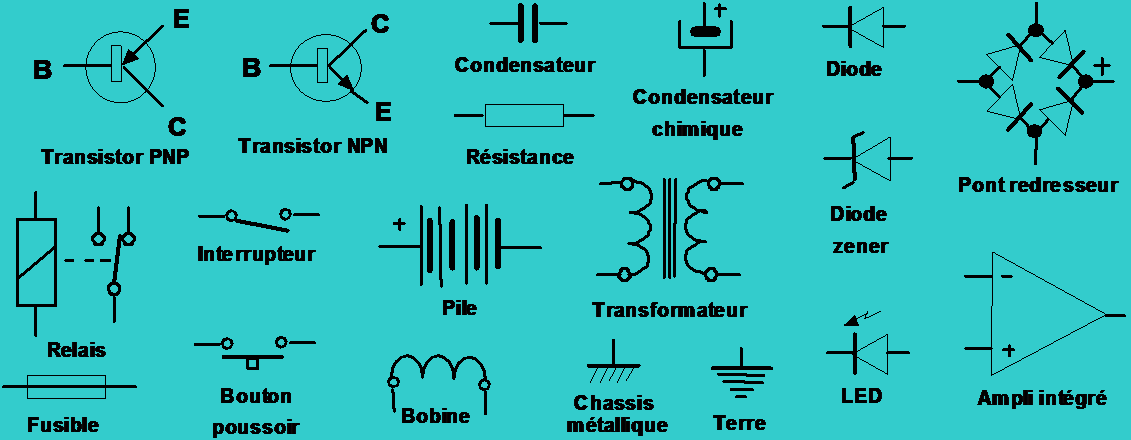

Les symboles électroniques

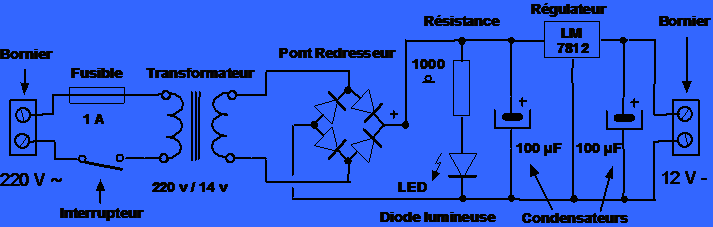

	< Ce schéma est celui d’une alimentation qui transforme une tension secteur 220 v ~ en une tension continue de 12v régulée . Pour ce premier schéma les noms des composants sont indiqués . Le régulateur délivre une tension précise , de plus il est protégé contre les surintensités et la surchauffe ( ici c’ est un régulateur positif ) . Le pont de diodes redresse la tension alternative pour qu’ elle soit continue .

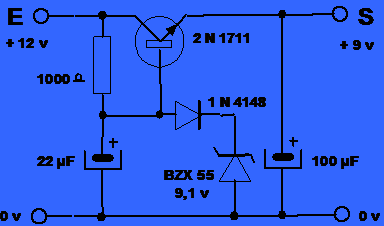

	< Ce schéma est celui d’ une régulation d’alimentation à tension continue . La diode zener détermine la valeur de la tension qui est présente à la sortie . Une diode a été ajoutée à la diode zener pour compenser la perte d’ environ 0,65 v qui se produit toujours entre la base et l’ émetteur d’ un transistor au silicium . Les condensateurs servent à stabiliser les tensions continues .

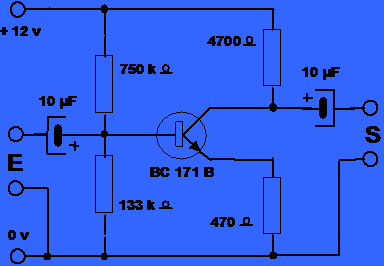

	< Ce schéma est celui d’ un préamplificateur pour signal sonore , ici d’ une guitare électrique . Le signal alternatif présent sur la base est amplifié , la sortie est prélevée sur le collecteur . Le taux d’ amplification est déterminé par le rapport entre les résistances d’ émetteur et de collecteur . Ici le signal alternatif est amplifié par dix . Les condensateurs isolent du courant continu . Deux résistances servent à polariser la base du transistor afin que la tension de repos du collecteur soit à peu près au milieu de la tension d’ alimentation .

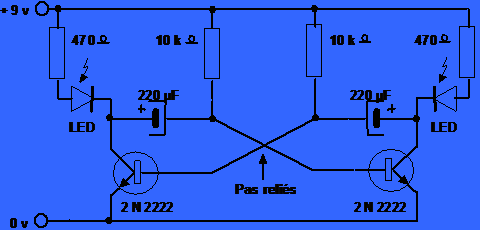

	< Ce schéma permet de faire clignoter deux diodes electro-luminescentes alternativement . Le fonctionnement s’ explique par le fait qu’ un condensateur met un certain temps à se charger . Le temps dépend de la tension et des valeurs des résistances en série avec les condensateurs . Quand un des transistors conduit le courant , l’ autre est bloqué . La modification des valeurs 10 kΩ ou 220 µF change les temps mis par les transistors pour commuter . La plupart du temps une led consomme 20 mA .
